Ochrona przeciwporażeniowa i uziemienia maszyn zgodnie z normą IEC 60204-1: decyzje projektowe, które ograniczają ryzyko i koszt

Ochrona przeciwporażeniowa w maszynie nie sprowadza się ani do obecności przewodu ochronnego, ani do wyniku pomiaru przy odbiorze. O jej skuteczności decyduje to, czy już na etapie projektu jasno określono granice maszyny, logikę zasilania, drogę prądu uszkodzeniowego oraz odpowiedzialność za połączenia między modułami i na styku z instalacją zakładową. Gdy te decyzje pozostają niejednoznaczne, problem ujawnia się dopiero przy uruchomieniu, modernizacji albo analizie incydentu — wtedy, gdy poprawka przestaje być prosta i zaczyna dotyczyć całej architektury rozwiązania. Właśnie dlatego norma IEC 60204-1 ma największą wartość nie na końcu procesu, lecz wtedy, gdy porządkuje myślenie projektowe, wykonanie i sposób udokumentowania skuteczności ochrony.

Porażenie nie zaczyna się od awarii

Najpoważniejszy błąd pojawia się wtedy, gdy ochronę przeciwporażeniową traktuje się jako dodatek do gotowej maszyny. W takim podejściu problem ma rzekomo rozwiązać przewód ochronny, mostek na drzwiach szafy albo zestaw prób końcowych. Tymczasem skuteczność ochrony wynika z całej architektury urządzenia: sposobu zasilania, przyjętego układu połączeń ochronnych, podziału obwodów, konstrukcji mechanicznej, doboru osprzętu oraz tego, jak wyznaczono granice maszyny i jej interfejs z instalacją obiektu. Jeżeli te elementy nie tworzą spójnej całości, to nawet staranny montaż nie zapewni przewidywalnego zachowania przy uszkodzeniu, a pomiar końcowy pokaże jedynie skutek problemu.

W praktyce projektowej najważniejsze jest rozdzielenie funkcji. Ryzyko rośnie tam, gdzie miesza się funkcje przewodów ochronnych, roboczych i wyrównawczych albo gdzie połączenia ochronne podporządkowuje się wygodzie montażu. Wtedy prąd uszkodzeniowy ma płynąć drogą, która na schemacie wygląda poprawnie, lecz w rzeczywistej maszynie zależy od przypadkowego styku przez malowaną konstrukcję, zawias drzwi, śrubę mocującą napęd albo segment złożony po modernizacji. Taki problem nie jest uchybieniem na końcu procesu, lecz błędem w koncepcji środków ochrony podstawowej i przy uszkodzeniu.

To oznacza dla zespołu projektowego konieczność wcześniejszego ustalenia, które części przewodzące dostępne i które części przewodzące obce będą objęte połączeniami ochronnymi, gdzie przebiegają drogi prądu uszkodzeniowego, jakie elementy mogą być rozłączane serwisowo i w jaki sposób ma być zachowana ciągłość połączeń po demontażu, wymianie segmentu lub rozbudowie linii. Bez takiego rozstrzygnięcia łatwo zbudować maszynę, która w stanie nominalnym wygląda poprawnie, ale po pierwszej ingerencji serwisowej traci spójność ochrony.

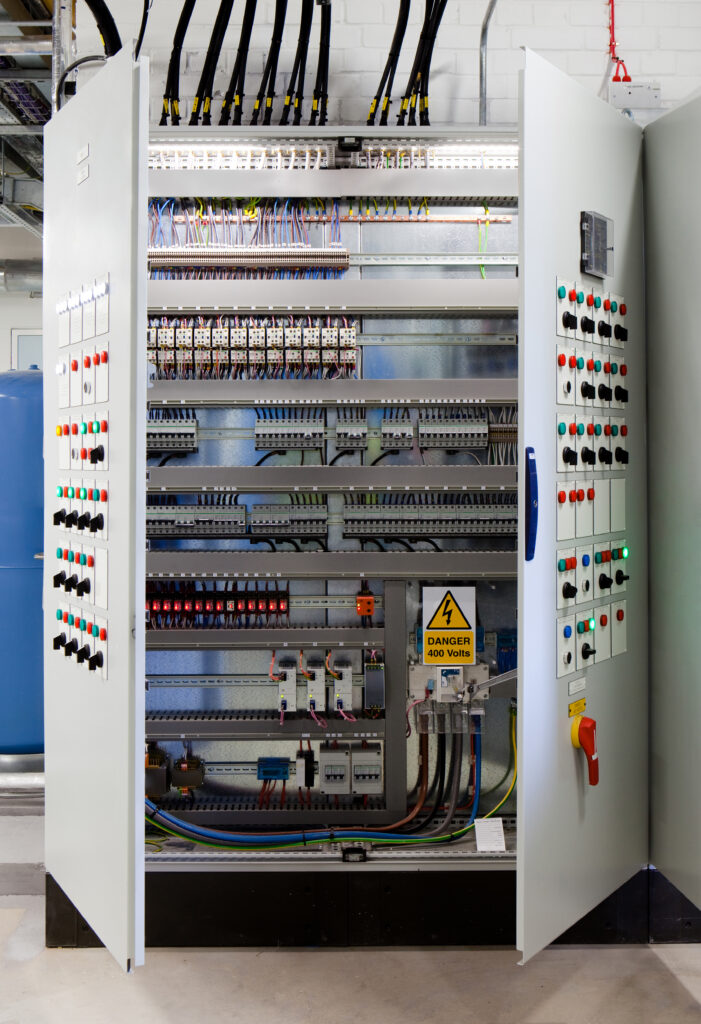

Najbardziej mylące jest to, że problem zwykle nie ujawnia się w samej szafie sterowniczej. Tam najłatwiej zobaczyć przewody, zaciski i oznaczenia, ale miejsca krytyczne leżą najczęściej dalej: na drzwiach i panelach operatorskich, w napędach montowanych na konstrukcji, na osłonach ruchomych, w segmentach przenośników, między modułami oraz w osprzęcie instalowanym poza szafą. W konstrukcjach malowanych lub skręcanych szczególnie łatwo o montaż pozornie poprawny, który nie daje pewnego połączenia ochronnego przy drganiach, korozji, rozłączeniu do transportu albo późniejszej ingerencji utrzymania ruchu. Podobnie bywa na styku dwóch maszyn, gdy każda z osobna wygląda poprawnie, ale brakuje jasnej logiki odpowiedzialności za połączenia wyrównawcze, zasilanie pomocnicze i ocenę skutków uszkodzenia po stronie interfejsu.

Koszt tego błędu ujawnia się zwykle dopiero wtedy, gdy zmiana staje się kosztowna: przy odbiorze, podczas modernizacji, po incydencie albo w toku oceny zgodności. Wtedy okazuje się, że nie brakuje jednego przewodu, lecz spójnej logiki rozwiązania i dowodów jego skuteczności. Nie wiadomo, czy problem ma charakter wykonawczy, czy wynika z samej koncepcji ochrony; nie da się jednoznacznie wykazać, dlaczego przyjęto takie środki; zakres prób odbiorczych nie obejmuje rzeczywistych miejsc krytycznych. W tym właśnie punkcie odniesienie do IEC 60204-1 zaczyna mieć sens: nie jako końcowa formalność, ale jako porządek dla rozwiązań elektrycznych, który musi być spójny z granicami maszyny, przyjętymi środkami ochrony i dokumentacją techniczną.

Gdzie naprawdę rośnie koszt

Najdroższe błędy w ochronie przeciwporażeniowej rzadko polegają na całkowitym braku połączenia ochronnego. Zwykle problem jest poważniejszy właśnie dlatego, że rozwiązanie sprawia wrażenie kompletnego, a mimo to nie tworzy spójnej logiki działania w stanie uszkodzenia. Projekt zakłada określoną architekturę zasilania, prefabrykacja upraszcza wykonanie, montaż terenowy dostosowuje trasę przewodów do warunków obiektu, a odbiór ujawnia, że odpowiedzialność za ciągłość ochrony rozpadła się między kilka podmiotów. Wtedy koszt nie wynika z dołożenia pojedynczego przewodu, lecz z konieczności odtworzenia intencji projektowej, ponownej weryfikacji doboru zabezpieczeń, aktualizacji dokumentacji i rozstrzygnięcia odpowiedzialności za odcinki wykonane poprawnie warsztatowo, ale niespójnie z logiką całej maszyny.

Na etapie projektu koszt ogranicza się przede wszystkim przez jednoznaczne rozdzielenie funkcji. Trzeba wskazać, co jest przewodem ochronnym, co połączeniem wyrównawczym, gdzie znajdują się punkty przyłączenia, które interfejsy między szafą, korpusem maszyny i urządzeniami peryferyjnymi są krytyczne oraz czy w ogóle wolno polegać na elementach konstrukcyjnych jako drodze przewodzenia. To ostatnie bywa źródłem najbardziej zdradliwych rozwiązań. Połączenie wykonane przez zawias, prowadnicę, lakierowaną blachę, skręcony profil albo śrubę dobraną wyłącznie mechanicznie może działać przy montażu, a utracić pewność po kilku cyklach pracy, po korozji, przy drganiach, zabrudzeniu lub po serwisowym demontażu.

Jeżeli projekt nie przewiduje dedykowanych mostków ochronnych dla elementów ruchomych i demontowalnych oraz nie wskazuje, których połączeń mechanicznych nie wolno uznać za pewną drogę przewodu ochronnego, to ryzyko zostaje wpisane w wykonanie. W praktyce właśnie tam warto szukać miejsc, w których połączenie ochronne jest tylko pozornie pewne. Taki błąd nie musi od razu powodować awarii; wystarczy, że po rozłączeniu do transportu, po lakierowaniu powierzchni albo po niewielkiej przebudowie modułu ciągłość ochrony przestaje być oczywista.

Najwyraźniej widać to w maszynach modułowych i liniach składanych przez kilku dostawców. Dopóki każdy moduł jest oceniany osobno, problem pozostaje ukryty. Koszt rośnie skokowo dopiero przy łączeniu odcinków, gdy nie zdefiniowano jednoznacznie punktów przyłączenia przewodów ochronnych, zasad wyrównania potencjałów i odpowiedzialności za połączenia między modułami. Jedna strona zakłada wtedy, że skuteczność ochrony zapewnia instalacja zakładowa, druga — że logika ochrony jest zamknięta w maszynie, a trzecia wykonuje połączenie technologiczne, które nie było przewidziane ani jako przewodzące, ani jako izolowane. Koszt przewidzianego z góry przewodu ochronnego i przygotowanego punktu przyłączeniowego jest nieporównywalnie mniejszy niż późniejsza przeróbka gotowej linii, rozpinanie tras kablowych, postój rozruchu, powtórne próby i korekty dokumentacji po zmianach. To samo dotyczy modernizacji, w której nowy moduł wprowadza własną logikę zasilania i narusza pierwotny układ połączeń ochronnych, choć na rysunkach wszystko nadal wygląda poprawnie.

Osobną kategorią kosztu jest formalna poprawność bez rzeczywistego efektu ochronnego. Sama obecność połączenia ochronnego nie przesądza o skuteczności ochrony przy uszkodzeniu, jeżeli niewłaściwie dobrano urządzenia zabezpieczające, przekroje przewodów albo podział obwodów. Taki błąd ujawnia się najczęściej dopiero w analizie stanów uszkodzeniowych, przy rozbudowie albo podczas prób odbiorczych prowadzonych na gotowym obiekcie. Dlatego decyzje elektryczne trzeba od początku wiązać z architekturą całej maszyny: gdzie zamyka się pętla uszkodzeniowa, które odcinki zależą od instalacji zakładowej, jakie warunki środowiskowe będą pogarszały jakość styków i które połączenia muszą zachować ciągłość mimo demontażu osłon czy pracy elementów ruchomych.

Najbardziej niedoszacowany koszt powstaje jednak w dokumentacji. Jeżeli schematy, rysunki montażowe, oznaczenia punktów przyłączenia i zapisy z prób nie pokazują spójnie, jak zrealizowano połączenia ochronne i wyrównanie potencjałów, to każda zmiana staje się droższa niż sama poprawka techniczna. Odbiór, audyt albo analiza po incydencie zaczynają się wtedy od odtwarzania stanu faktycznego. W praktyce warto więc patrzeć nie na abstrakcyjne „spełnienie normy”, lecz na to, czy projekt pozostaje pod kontrolą: ile jest niejednoznacznych interfejsów między modułami, ile połączeń zależy od elementów mechanicznych, ile zmian wprowadzono po prefabrykacji i dla ilu odcinków nie przypisano jednoznacznie odpowiedzialności. To zwykle najlepiej pokazuje, gdzie później wracają najdroższe błędy.

Decyzje projektowe przed pomiarem

Skuteczność ochrony przeciwporażeniowej rozstrzyga się przed próbą ciągłości przewodu ochronnego i przed odbiorem maszyny. Najpierw trzeba ustalić architekturę zasilania: skąd i na jakich warunkach maszyna jest zasilana, gdzie przebiega granica odpowiedzialności między producentem maszyny a instalacją zakładową oraz jakie środki ochrony są właściwe dla rzeczywistych warunków użytkowania, montażu i serwisu. To nie jest jedynie kwestia schematu. Od tej decyzji zależy późniejszy dobór aparatów zabezpieczających, sposób odłączania zasilania, logika rozprowadzenia przewodu ochronnego oraz to, czy rozwiązanie da się obronić przy ocenie zgodności i przy późniejszych modernizacjach.

Jeżeli granica interfejsu z instalacją obiektu pozostaje niejednoznaczna, to nawet poprawnie wykonane połączenia w samej maszynie nie usuwają ryzyka błędnej koordynacji zabezpieczeń, nieprzewidzianych prądów uszkodzeniowych albo sporów o zakres odpowiedzialności przy odbiorze. Z tego względu decyzja o granicy zasilania nie może być pozostawiona do rozstrzygnięcia na etapie uruchomienia. Powinna wynikać z projektu i być czytelna zarówno dla prefabrykacji, jak i dla montażu terenowego.

Drugą decyzją, często niedocenianą, jest potraktowanie przewodów ochronnych i połączeń wyrównawczych jako pełnoprawnego układu funkcjonalnego, a nie dodatku do okablowania roboczego. W projekcie trzeba jednoznacznie wskazać punkty przyłączeń, trasy prowadzenia, sposób identyfikacji, wymagania montażowe oraz warunki odporności mechanicznej i eksploatacyjnej. Już na etapie schematów i rysunków montażowych zespół powinien rozstrzygnąć, które części przewodzące dostępne i które części przewodzące obce mają być objęte połączeniami oraz jak zostanie zachowana ciągłość po demontażu osłony, wymianie podzespołu albo zmianie materiałowej. To jest również moment na określenie wymagań montażowych i odbiorowych dla podwykonawców terenowych.

Miejsca krytyczne są w praktyce dość powtarzalne. Problemy wracają przy drzwiach szaf, osłonach, częściach ruchomych, modułach wysuwnych, agregatach odłączalnych oraz urządzeniach montowanych poza szafą, zwłaszcza gdy połączenie ochronne zależy od zawiasu, prowadnicy, śruby mocującej albo nieudokumentowanego rozwiązania warsztatowego. Ciągłość połączeń ochronnych bywa tam osłabiana nie przez błędną intencję projektową, lecz przez praktykę prefabrykacji, późniejsze doposażenie lub serwis. Typowy przykład to drzwi z aparaturą, dla których przewidziano zasilanie elementów sterowniczych, ale nie określono wymagań dla elastycznego połączenia ochronnego odpornego na wielokrotne otwieranie. Podobnie dzieje się przy pompach, czujnikach, przenośnikach i innych urządzeniach montowanych poza główną obudową, gdzie przewód ochronny jest formalnie obecny, lecz jego trasa nie jest przewidywalna, a punkt przyłączenia znika po zmianie dostawcy lub wykonawcy.

Dlatego decyzja projektowa powinna od razu obejmować także przyszły serwis. Trzeba wskazać, które elementy wolno odłączyć, jakie czynności wymagają odtworzenia połączenia ochronnego i jak zarządzać zmianą konstrukcyjną bez utraty spójności całego układu. Pomaga w tym prosty zestaw rozstrzygnięć, który warto zamknąć jeszcze przed prefabrykacją:

• granica zasilania i odpowiedzialności wobec instalacji obiektu,
• punkty PE oraz części wymagające połączeń wyrównawczych,
• elementy ruchome i odłączalne wymagające rozwiązań specjalnych,
• zakres prób, etapy ich wykonania i dowody do dokumentacji technicznej.

Dobra architektura ochrony przeciwporażeniowej musi od początku zawierać sposób weryfikacji. Należy z góry ustalić, jakie próby będą wykonane, na jakim etapie prefabrykacji, montażu i uruchomienia, kto za nie odpowiada oraz w jakiej postaci wynik trafi do dokumentacji technicznej maszyny. Inaczej bada się gotową szafę, inaczej połączenia wykonywane w terenie, a jeszcze inaczej moduł, który po transporcie jest ponownie łączony z instalacją klienta. Z punktu widzenia oceny zgodności istotne jest nie tylko to, że próbę wykonano, lecz także to, czy można odtworzyć logikę decyzji: dlaczego dany element uznano za wymagający połączenia ochronnego, gdzie pokazano to na schemacie, jak oznaczono punkt przyłączenia i jaki zapis potwierdza skuteczność rozwiązania po montażu. Dopiero w takim porządku odniesienie do IEC 60204-1 porządkuje projekt, wykonanie, badania i zapis dowodowy.

Praktyka, a potem norma

W praktyce najwięcej problemów powstaje nie dlatego, że ktoś całkowicie pominął przewód ochronny, lecz dlatego, że pierwotna logika ochrony rozpadła się w toku projektu, montażu lub późniejszej zmiany. Wystarczy inny podział odpowiedzialności między producentem maszyny, integratorem i wykonawcą montażu, zmiana sposobu posadowienia modułów, dołożenie części ruchomej albo wymiana połączenia elastycznego bez sprawdzenia jego roli ochronnej. Dlatego o skuteczności ochrony nie rozstrzyga sam symbol PE na schemacie, lecz spójność decyzji od projektu do odbioru.

Z organizacyjnego punktu widzenia potrzebny jest prosty, ale rygorystyczny porządek. Trzeba rozdzielić połączenia ochronne realizowane wewnątrz maszyny od połączeń wykonywanych na obiekcie, opisać interfejsy między modułami, wskazać elementy ruchome wymagające połączeń wyrównawczych i ustalić, co po każdej zmianie konfiguracji podlega ponownej kontroli. Ma to znaczenie także dowodowe. W dokumentacji technicznej powinno dać się odtworzyć nie tylko wynik próby, ale również założenie projektowe, zakres odpowiedzialności i warunki graniczne użytkowania. Dopiero wtedy można sensownie odpowiedzieć na pytanie, czy aktualny stan maszyny nadal odpowiada pierwotnym założeniom projektu.

Dobrym przykładem jest linia modułowa, w której każda szafa miała własny przewód ochronny, a odbiór prefabrykowanych sekcji nie wykazał nieprawidłowości. Problem ujawnił się dopiero po ustawieniu linii u klienta i dołożeniu przenośnika z uchylną osłoną oraz mostka między dwiema ramami nośnymi. Połączenie ochronne między modułami oparto faktycznie na elementach skręcanych, które po zmianie konfiguracji i lakierowaniu powierzchni nie zapewniały pewnej ciągłości, a część ruchoma otrzymała połączenie zbyt podatne na uszkodzenie eksploatacyjne. Formalnie uziemienie było, lecz ochrona jako układ przestała być spójna. Korekta nie polegała więc na dopisaniu kolejnego przewodu do protokołu, lecz na przebudowaniu punktów przyłączenia, jednoznacznym oznaczeniu połączeń między modułami, aktualizacji schematów i rozszerzeniu prób po montażu końcowym.

Na tym tle wyraźnie widać rolę IEC 60204-1. Norma nie jest formalnością zamykającą projekt, lecz praktycznym punktem odniesienia dla wyposażenia elektrycznego maszyn. Porządkuje zasady ochrony przeciwporażeniowej, połączeń ochronnych, kontroli i prób, a przez to wymusza techniczną dyscyplinę. Nie zastępuje jednak myślenia projektowego ani analizy ryzyka. Nie odpowie za zespół na pytanie, jak rozstrzygnąć odpowiedzialność za połączenia między maszyną a infrastrukturą zakładową ani jakie skutki dla ochrony ma zmiana konstrukcji mechanicznej, hydrauliki lub sposobu czyszczenia maszyny.

W realiach polskich i unijnych odniesienie do uznanej normy ma przy tym znaczenie nie tylko techniczne, ale także dowodowe. Pokazuje, że producent lub integrator przyjął rozpoznawalny i racjonalny standard projektowania oraz weryfikacji w procesie oceny zgodności. Wniosek praktyczny jest prosty: najtańsze i najbezpieczniejsze uziemienie to nie to, które udało się zmierzyć po fakcie, lecz to, które od początku zaprojektowano jako integralną część maszyny, jej dokumentacji i późniejszych zmian.
