Servisní plošiny: bezpečný přístup ke strojům

Servisní plošiny hrají klíčovou roli při zajištění bezpečného a ergonomického přístupu ke strojům. V souladu s normami ČSN EN ISO 14122 musí pevné přístupové prostředky, jako jsou servisní plošiny, splňovat řadu požadavků, aby byla zajištěna bezpečnost strojů i uživatelů. Tyto normy se vztahují na navrhování, konstrukci a používání servisních plošin, což je zásadní pro inženýry odpovědné za bezpečnost strojů v průmyslových provozech.

Rozsah normy ČSN EN ISO 14122

Norma ČSN EN ISO 14122 se skládá ze čtyř částí, které stanovují požadavky na pevné přístupové prostředky ke strojům:

• Část 1: Obecné požadavky na volbu pevných přístupových prostředků.
• Část 2: Servisní plošiny, pracovní plošiny a lávky.
• Část 3: Schodiště, žebříková schodiště a zábradlí.
• Část 4: Pevné žebříky.

Norma ČSN EN ISO 14122 je harmonizovanou normou ke směrnici o strojních zařízeních 2006/42/EC a označení CE, což znamená, že její používání pomáhá splnit požadavky této směrnice a získat označení CE.

Servisní plošiny: Navrhování a konstrukce

Navrhování servisních plošin musí zohledňovat řadu faktorů, aby splňovaly požadavky norem ČSN EN ISO 14122. Zde jsou klíčové zásady:

• Rozměry a pevnost:
  • Minimální nosnost: Servisní plošiny musí u pracovních ploch odolat zatížení nejméně 1,5 kN/m². Lávky musí odolat zatížení nejméně 2,5 kN/m².
  • Rozměry plošin: Šířka servisní plošiny by neměla být menší než 600 mm. Lávky musí mít šířku nejméně 500 mm.
  • Dynamická a statická zatížení: Servisní plošiny musí být navrženy tak, aby odolávaly jak statickému zatížení (např. hmotnosti nářadí a uživatelů), tak dynamickému zatížení (např. pohybu uživatelů).
• Materiál:
  • Odolnost vůči podmínkám prostředí: Materiály použité pro konstrukci servisních plošin musí být odolné proti korozi, vlhkosti a extrémním teplotám. Doporučuje se nerezová ocel, hliník nebo kompozitní materiály.
  • Protiskluznost: Povrchy servisních plošin musí mít vhodnou protiskluzovou úpravu, např. perforaci nebo vroubkování, aby se předešlo pádům.
• Průhyby:
  • Přípustné průhyby: Norma stanovuje maximální přípustné průhyby pro servisní plošiny, které nesmí překročit 1/300 délky pole u servisních plošin a plošin a 1/200 délky pole u schodišť.
  • Kontrola průhybů: Projektanti musí počítat s pravidelnou kontrolou průhybů servisních plošin, aby bylo zajištěno, že při běžném provozu nepřekročí přípustné hodnoty.

Vhodným řešením je využít zkušeností konstrukční kanceláře se zkušenostmi v navrhování a konstrukci strojů nebo outsourcing inženýrů, kteří mají zkušenosti s navrhováním plošin pro výrobní linky. Zkušenosti navíc umožňují širší pohled také z hlediska posouzení rizik celé linky a vyvození závěrů ohledně požadovaných údržbových a servisních prací. Může se například stát, že usnadnění přístupu pro servisní účely povede ke vzniku nových rizik, protože prvky, které byly dříve považovány za bezpečné a mimo dosah ruky obsluhy, budou v nové situaci vyžadovat použití ochranných krytů.

Servisní plošiny musí u pracovních ploch odolat zatížení nejméně 1,5 kN/m² a u lávek 2,5 kN/m².

Rozměry a konstrukce ochranných prvků

• Ochranná zábradlí:
  • Výška: Minimální výška zábradlí je 1100 mm od povrchu servisní plošiny.
  • Rozestupy mezi madly: Maximální rozestup mezi madly je 500 mm.
  • Odolnost proti zatížení: Zábradlí musí odolat vodorovnému zatížení nejméně 300 N na každý metr délky.
• Zarážky:
  • Výška: Minimální výška zarážek je 100 mm.
  • Vzdálenost od podlahy: Zarážky by měly být namontovány ve výšce nejvýše 10 mm od podlahy, aby se zabránilo proklouznutí malých předmětů.

Minimální výška ochranného zábradlí je 1100 mm a maximální rozestup mezi madly činí 500 mm, což zajišťuje odpovídající oporu a ochranu uživatelů.

Podmínky použití servisních plošin

Podmínky, ve kterých se servisní plošiny používají, ovlivňují jejich návrh i používání. Normy ČSN EN ISO 14122 uvádějí, že pracovní plošiny by se měly používat v situacích, kdy:

• Výška výstupu je značná.
• Četnost používání je nízká.
• Nepředpokládá se přeprava velkých nástrojů nebo zařízení.

Zatížení a rozměry

Servisní plošiny musí být navrhovány s ohledem na různá zatížení a rozměry. V normách ČSN EN ISO 14122 jsou uvedeny podrobné pokyny týkající se:

• Statického a dynamického zatížení: Servisní plošiny musí odolat jak statickému zatížení (např. hmotnosti uživatelů a nástrojů), tak dynamickému zatížení (např. pohybu uživatelů).
• Rozměrů zábradlí a zarážek: Ochranné zábradlí by mělo mít výšku nejméně 1100 mm a zarážky (u podlahy) nejméně 100 mm.
• Šířky a sklonu: Šířka servisních plošin by měla být přizpůsobena pohybu uživatelů a zařízení, přičemž doporučený minimální sklon schodů je mezi 30° a 38°.

Zkoušky a testy

Aby byla zajištěna shoda s normami ČSN EN ISO 14122, musí servisní plošiny procházet přísnými testy a zkouškami. Mezi požadované postupy patří:

• Pevnostní zkoušky: Tyto zkoušky ověřují, zda servisní plošina odolá maximálnímu předpokládanému zatížení.
• Protiskluzové zkoušky: Povrchy servisních plošin se testují z hlediska jejich protiskluzových vlastností v různých podmínkách.
• Vizuální a rozměrové kontroly: Pravidelné vizuální a rozměrové kontroly jsou nezbytné pro odhalení možného poškození nebo opotřebení.
• Simulace zatížení: Servisní plošiny se podrobují simulacím různých scénářů zatížení, aby bylo jisté, že odolají předpokládaným provozním podmínkám. Lze je provést pomocí fyzického zatížení po výrobě, ale výrazně lepší je provést pevnostní výpočty například s využitím nástrojů MKP.

Norma ČSN EN ISO 14122 stanoví přípustné průhyby servisních plošin na úrovni 1/300 délky pole, což je zásadní pro zachování jejich životnosti a bezpečnosti.

Návod k obsluze a údržba

Každá servisní plošina by měla být dodána s návodem k obsluze, který obsahuje informace o:

• Podmínkách používání: Maximální zatížení, počet uživatelů apod.
• Údržbě: Pravidelné kontroly a údržba pro zajištění dlouhodobé životnosti a bezpečnosti.
• Školení: Obsluha a pracovníci by měli být proškoleni v oblasti správného používání a údržby servisních plošin.

Zohlednění servisních operací

Konstruktéři musí předem určit, jaké servisní operace se budou na servisních plošinách provádět, a zohlednit přitom:

• Typ nářadí a dílů: Servisní plošiny musí být navrženy tak, aby umožňovaly bezpečné používání nářadí a přepravu dílů potřebných pro servis.
• Počet osob: Servisní plošiny musí být dostatečně široké a pevné, aby pojaly počet osob určených k provádění servisních operací.
• Přístupnost: Servisní plošiny by měly být navrženy tak, aby umožňovaly snadný a bezpečný přístup do všech míst vyžadujících servis.

Servisní plošiny: zohlednění plošin ve výrobních linkách

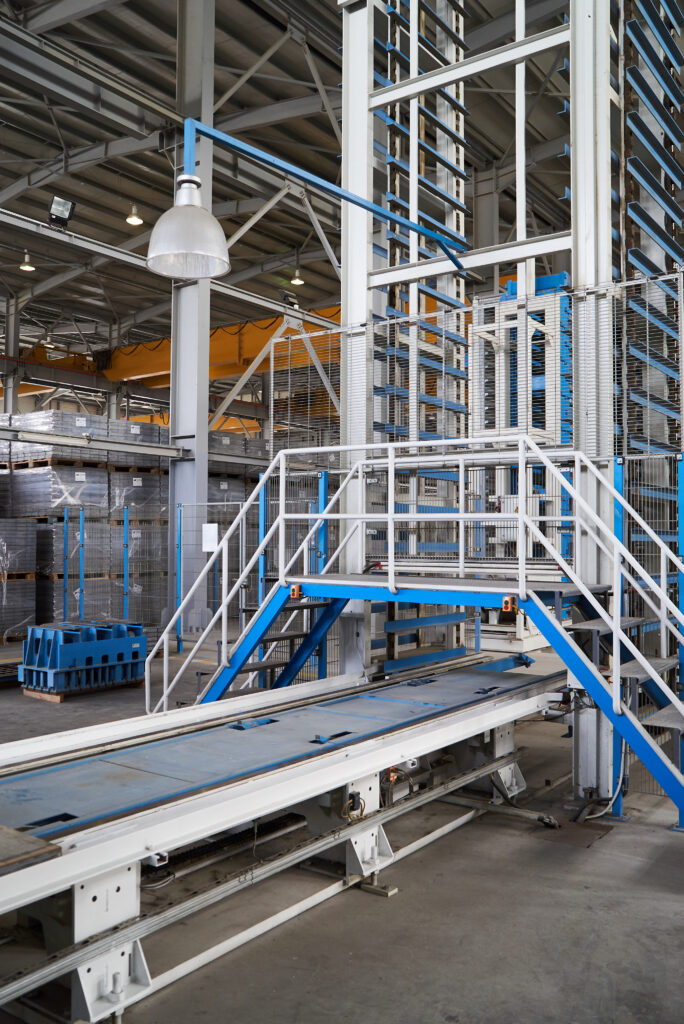

Servisní plošiny jsou klíčovým prvkem při navrhování výrobních linek, zejména pokud jsou součástí složitých strojních systémů. Konstruktéři strojů musí ve svých návrzích zohlednit pracovní plošiny, aby byl zajištěn bezpečný a ergonomický přístup ke strojům a zařízením ve všech fázích výroby. Normy ČSN EN ISO 14122 stanoví, že přístup ke strojům musí být navržen tak, aby minimalizoval riziko nehod a umožňoval bezpečné provádění servisních, údržbových a opravárenských činností.

Pokud jsou servisní plošiny nedílnou součástí výrobní linky, musí splňovat všechny příslušné bezpečnostní normy, včetně těch, které stanoví směrnice o strojních zařízeních 2006/42/EC. Jako prvky integrované se stroji musí být servisní plošiny navrženy a vyrobeny v souladu s požadavky na bezpečnost strojních zařízení. Technická dokumentace servisních plošin je součástí celkové technické dokumentace celé výrobní linky.

Pokud jde o označení CE, samotná servisní plošina nemusí mít označení CE jako samostatný prvek. Pokud je však servisní plošina součástí výrobní linky, musí být celá linka v souladu s příslušnými normami a předpisy, a proto musí mít označení CE. V ES prohlášení o shodě celé výrobní linky platí, že je-li uvedena norma ČSN EN ISO 14122, musí být taková plošina s touto normou v souladu.

Návod k obsluze celé výrobní linky by měl obsahovat informace o všech servisních operacích prováděných s využitím servisních plošin. Tento návod by měl podrobně popisovat, jak plošiny bezpečně používat a jak provádět servisní operace tak, aby byla zajištěna shoda s bezpečnostními normami a minimalizováno riziko nehod.

Servisní plošiny v souladu s normami ČSN EN ISO 14122 jsou klíčovým prvkem pro zajištění bezpečného přístupu ke strojům v průmyslových provozech. Inženýři se musí s požadavky těchto norem důkladně seznámit, aby mohli pracovní plošiny navrhovat, vyrábět a používat v souladu s nejvyššími bezpečnostními standardy. Splnění těchto požadavků minimalizuje riziko nehod a zajišťuje bezpečné pracovní prostředí.
